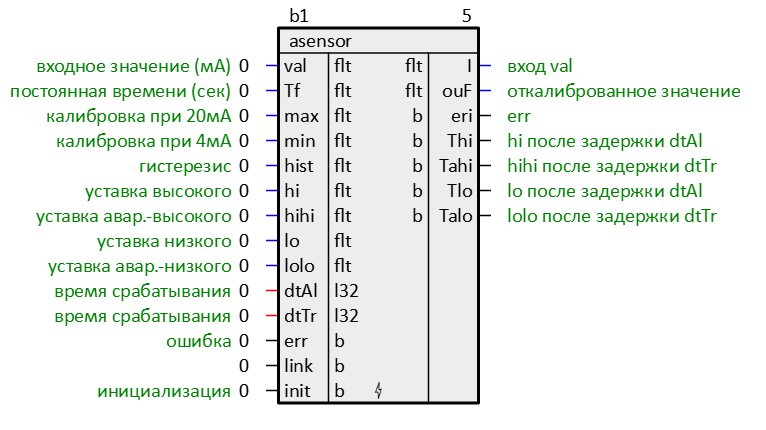

Обозначение
Описание
Блок используется для обработки сигнала токовой петли 4-20мА. Масштабирует входной ток в реальные ед. измерения. Также формирует предупредительные и аварийные сигналы при выходе отмасштабированного сигнала за диапазон.
Назначение входов и выходов
Входы:
- val – входное значение в мА
- Tf – постоянная времени фильтра, сек
- max – калибровка при 20мА (значение out при val=20мА)
- min – калибровка при 4мА (значение out при val=4мА)
- hist – гистерезис для формирования hi,lo и т.д
- hi – уставка высокого уровня срабатывания
- hihi – уставка аварийно-высокого уровня срабатывания
- lo – уставка низкого уровня срабатывания
- lolo – уставка аварийно-низкого уровня срабатывания
- dtAl – время срабатывания hi, lo, err [мсек]
- dtTr – время срабатывания hihi, lolo, err [мсек]
- err – ошибка измерения
- init - инициализация
Выходы:
- l – трансляция входа val
- ouF – откалиброванное значение по min/max
- eri – err
- Thi – T>hi + delayOn(dtAl)
- Tahi – T>hihi + delayOn(dtTr)
- Tlo – T<lo + delayOn(dtAl)
- Talo – T>lolo + delayOn(dtTr)
