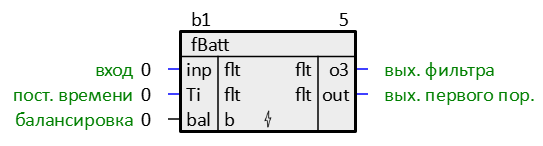

Обозначение
Описание
ФБ является колебательным звеном третьего порядка c постоянной времени Ti (с). Для адекватной работы фильтра необходимо размещать данный блок в Таймере.
Назначение входов и выходов
- inp - вход фильтра.
- Ti - постоянная времени фильтра (с).
- bal - разрешение режима балансировки.
- o3 - значение выхода фильтра Баттерворта 3-го порядка.
- out - значение выхода апериодического звена первого порядка.
Инициализация
Изначально оба выхода инициализируются входом inp.

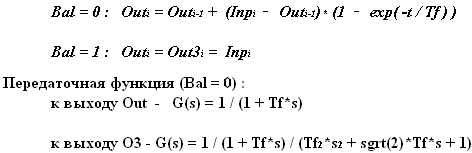

Алгоритм
