Архив сообщений

Блок служит для хранения архива сообщения в виде файла на диске. В качестве диска используется RAM или CMOS – диски с батарейкой. В нем регистрируются события, которые определяются блоком Текстовое сообщение архива, подсоединном к входам bi. События регистрируются вместе с датой и временем.

Вместе с сообщениями в файле можно регистрировать значения аналоговых параметров. Для этого их надо объединить в Массив (вход md). Тогда при возникновении какого-нибудь сообщения к нему в файле приписываются текущие значения этих параметров.

Файл архива (путь и имя файла задается на входе fmn) организован как циклический буфер, в нем хранится всегда не больше сообщений, чем задано при инициализации на входе max. Когда достигается конец файла, сообщения начинают писаться с начала.

Блок обеспечивает просмотр архива оператором на операторской панели: входы curr, up и down управляют просмотром, определяя какие сообщения выводятся на выходах.

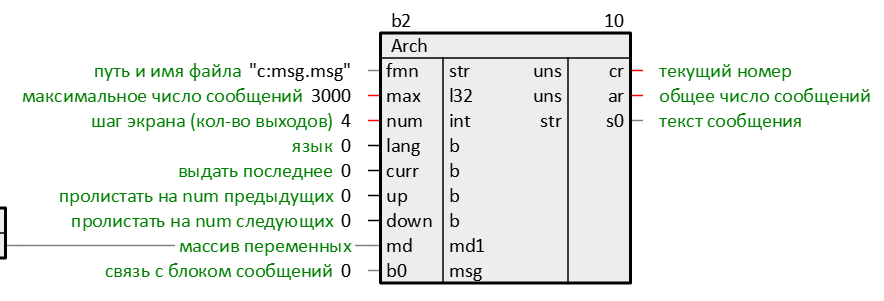

Входы	Тип	Описание
fmn	str	путь к файлу архива
max	l32	максимальное число сообщений, хранящихся в файле
num	int	число сообщений одновременно считываемых для отображения (шаг экрана). Это число должно быть равно количеству выходов si
lang	b
curr	b	сигнал на выдачу на выходы si последнего сообщения и (num-1) предыдущих
up	b	команда пролистать на num предыдущих сообщений
down	b	команда пролистать на num последующих сообщений
md	md1	связь с блоком Массив, который содержит параметры для записи вместе с сообщениями. Если этого не требуется, вход не задействуется
bi	msg	вход для связи с блоком Текстовое сообщение архива. Блок Архива сохраняет и обрабатывает сообщения, которые находятся в подсоединенных блоках сообщений
Выходы	Тип	Описание
cr	uns	текущий номер сообщения для отображения
ar	uns	общее число сообщений
si	str	текст сообщения для отображения. Количество данных выходов должно быть равно значению на входе num. Текущие сообщения для отображения выбираются входами curr, up, down

1. На этапе инициализации проверяется наличие по указанному пути файла архива.
2. Если файл не найден создается новый файл архива.
3. Файл сразу же формируется на максимальное число записей.
4. Длина файла определяется по следующей формуле:
   6 * max + 4 * кол-во_переменных_для_регистрации
5. Если места по указанному пути нет, то этап инициализации завершается с сообщением об ошибке.
6. Если файл существовал, то определяется местонахождение текущей записи.

Блок обрабатывает запросы двух типов:

1. Регистрация сообщения
2. Выдача сообщений для просмотра
