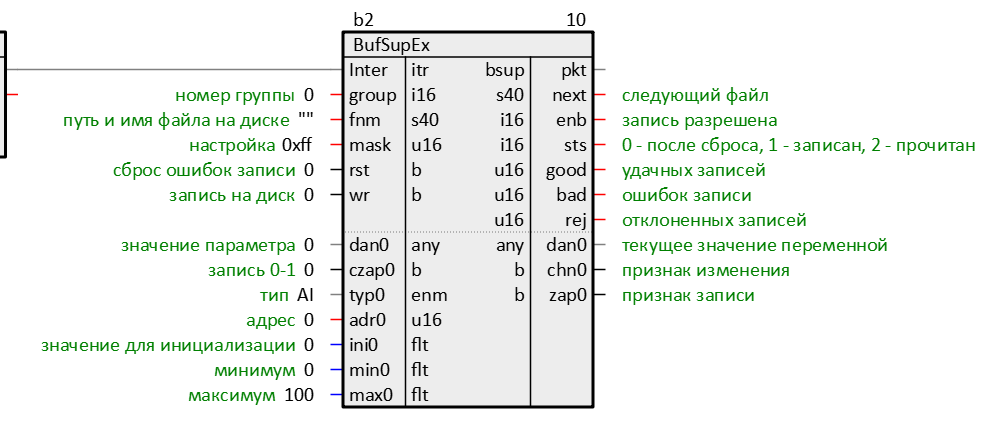

Буфер чтения-записи уставок

Блок представляет собой двунаправленный буфер данных интерфейса, при этом данные сохраняются в файле на диске контроллера.

Блок сохраняет все значения на диске контроллера аналогично блоку Архив параметров.

Входы	Тип	Описание
itr	Inter	связь от интерфейса, к которому принадлежит данный буфер
group	i16	номер группы. Этот параметр используется в качестве номера экрана в том случае если, он соединен с интерфейсом связи с панелью оператора. При подключении к блоку IEC104Server, определяет общий адрес ASDU. В остальных случаях, это номер группы переменных для синхронизации приемника и передатчика.
fnm	s40	путь и имя файла на диске
mask	u16	При подключении к блоку IEC104Server, определяет причину передачи. Бит 8 - передавать спонтанно. Бит 9 - передавать с причиной передачи "циклические". Бит 10 - передавать с причиной передачи "фоновое сканирование".
rst	b	сброс ошибок записи
wr	b	запись на диск
dani	any	значение, которое принудительно записывается в буфер при czapi = 1
czapi	b	запись значения dani
typi	enm	тип данных переменной. Определяет формат получаемых данных. Может принимать значения: DI, DO – 8-ми разрядный регистр. AI, AO – вещественное число. II, IO – 16-и разрядный регистр, или целое число. uLX – 32-х разрядное беззнаковое целое число. При использовании с блоком IEC104Server используется сл. интерпретация: AI – идентификатор типа M_ME_TF_1 (значение измеряемой величины, короткий формат с плавающей запятой с меткой времени СР56Время2а) и C_SE_NC_1 (команда уставки, короткий формат с плавающей запятой). uLX – идентификатор типа M_BO_TB_1 (строка из 32 бит с меткой времени СР56Время2а) и C_BO_NA_1 (строка из 32 бит).
adri	u16	адрес переменной. Интерпретация данного адреса зависит от интерфейса, к которому подключен буфер, это может быть адрес переменной в панели Proface, адрес Modbus, условный адрес для синхронизации приемника и передатчика, адрес объекта информации для МЭК104 и т.д.
inii	flt	значение, которое записывается в буфер при создании файла на диске
mini	flt	минимум, если принятое значение меньше mini, то оно игнорируется
maxi	flt	максимум, если принятое значение больше maxi, то оно игнорируется
Выходы	Тип	Описание
pkt	bsup
next	s40	следующий файл
enb	i16	запись разрешена
sts	i16	0 - после сброса, 1 - записан, 2 - прочитан
good	u16	удачных записей
bad	u16	ошибок записи
rej	u16	отклонённых записей
dani	any	значение переменной полученное по интерфейсу (после проверки на mini и maxi)
chni	b	признак изменения, выставляется в 1 на один цикл выполнения программы, если значение dani изменилось
zapi	b	признак записи, выставляется в 1 на один цикл выполнения программы, если значение с входа dani было записано

При использовании с блоком IEC104Server:

Для каждой группы входов создается объект протокола МЭК104 с типом M_ME_TF_1 или M_BO_TB_1 (определяется входом typi). Адрес ASDU определяется входом group, а адрес объекта информации входом adri. Причины передачи определяются входом mask. Этим объектом протоколом передается значение выхода dani клиентам.

В случае, если на выходе dani определено свойство "СКАДА: адрес" (prop_scada_address), также создается объект протокола МЭК104 с типом C_SE_NC_1 или C_BO_NA_1 (определяется входом typi). Адрес ASDU определяется входом group, а адрес объекта информации свойством "СКАДА: адрес". Это объект используется клиентами для управлением выходом dani.
