Хранение переменных на диске

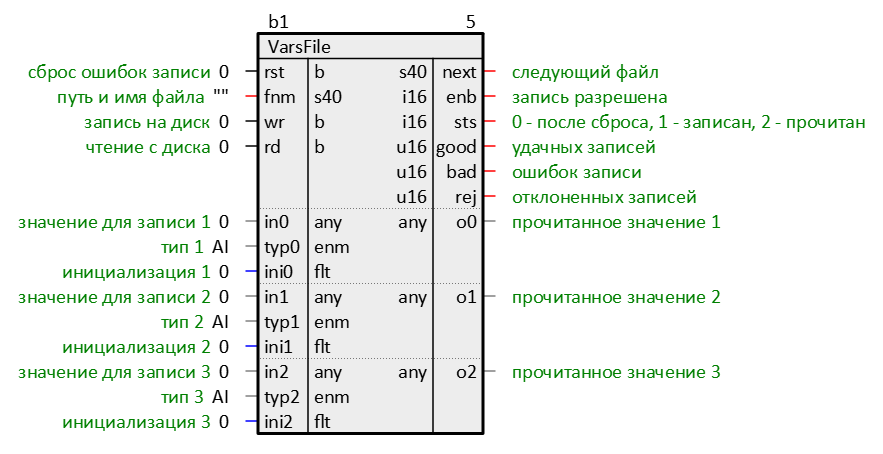

Обозначение

Описание

Блок обеспечивает хранение переменных на диске контроллера в виде файла.

Имя файла и путь к нему задается на входе fnm, может быть пустым, тогда имя файла будет выбрано автоматически.

Данные организуются в виде переменных ini с жестко заданным типом typi:

DI - 8-ми битный регистр
AI - вещественное значение float
II - 16-ти битный регистр

Поскольку входы ini имеют тип any необходимо строго соблюдать правила преобразования типов при проведении связей.

Количество переменных можно менять после создания блока.

Важно!
Поскольку операции файлового ввода/вывода занимают значительное время, данный блок следует размещать только в Фоне.

Назначение входов и выходов

Входы	Тип	Описание
rst	b	сброс ошибок
fnm	s40	имя файла и путь к нему, может быть пустым
wr	b	запись на диск
rd	b	сигнал чтения по фронту 0→1
ini	any	значение переменной
typi	enm	тип переменной (DI, AI, II)
inii	flt	значение инициализации
Выходы	Тип	Описание
next	s40	следующий файл
enb	i16	разрешение работы блока (1 - работает, 0 - заблокирован)
sts	i16	0 - после сброса, 1 - записан, 2 - прочитан
good	u16	удачных записей
bad	u16	ошибок записей
rej	u16	отклонённых записей
oi	any	текущее значение параметра

Инициализация

Если файл существует на диске, выходы инициализируются сохраненными значениями.
Если файла не существует выходы инициализируются значениями инициализации inii.

Алгоритм

Для надежной сохранности данных одновременно на диске находятся два файла, соответствующие одному архиву. Поэтому, если контроллер будет перезагружен в момент записи на диск, данные не пропадут, а будут доступны предыдущие значения переменных, записанные в другом файле.
При первом запуске на диске создается файл, который инициализируется значениями инициализации inii.
Запись в файл осуществляется по фронту 0→1 на входе wr.
Чтение из файла осуществляется при запуске или по фронту 0→1 на входе rd.
В случае однократной ошибки при записи файла на диск, блок пытается переименовать текущий файл и снова произвести запись.
Если повторная запись оказывается удачной, то продолжается работа в обычном режиме, а выход bad инкрементируется. В этом случае необходимо принять меры по диагностике или замене носителя поскольку сбои при записи могут быть следствием скорого выхода его из строя.
Файл, на котором произошел сбой, остается на диске под тем же именем с добавленным к нему суффиксом равным метке времени сбоя (в нс от 1 января 1970 г). Удалять его не желательно, чтобы повторно не использовать потенциально сбойный сектор.

Примечание:
При чтении содержимое файла контролируется с помощью контрольной суммы, и только при ее корректности выдается на выходы (поэтому в случае, например, добавления новой переменной, значения записанные в файл сбросятся на инициализирующие inii).
