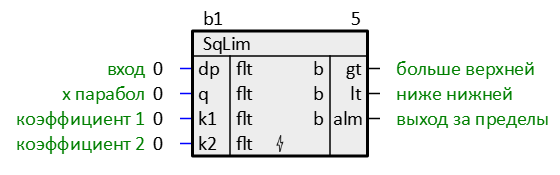

Обозначение
Описание
Блок обнаруживает выход входного значения за ограничивающие параболы.
Назначение входов и выходов
| Входы | Тип | Описание |
| dp | flt | вход |
| q | flt | x парабол |
| k1 | flt | коэффициент 1 |
| k2 | flt | коэффициент 2 |
| Выходы | Тип | Описание |
| gt | b | больше верхней |
| lt | b | ниже нижней |
| alm | b | выход за пределы |
Инициализация
Выходы инициализируется 0.
Алгоритм
- Если q > 0.01
gt = 1 если dq > k2*q*q
lt = 1 если dq < k1*q*q - Иначе
gt = 1 если dq > 0
lt = 1 если dq < 0 - alm = gt | lt
