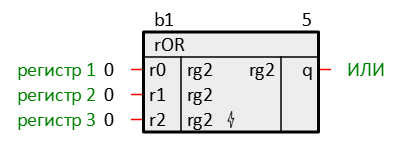

Обозначение
Описание
Функциональный блок работает аналогично блоку ИЛИ, но обрабатывает параллельно 16 логических сигналов, предварительно объединенных в 16-битный регистр.
Назначение входов и выходов
| Входы | Тип | Описание |
| r0 | rg2 | регистр 1 |
| r1 | rg2 | регистр 2 |
| ... | ||
| rn | rg2 | регистр n+1 |
| Выходы | Тип | Описание |
| q | rg2 | ИЛИ |
