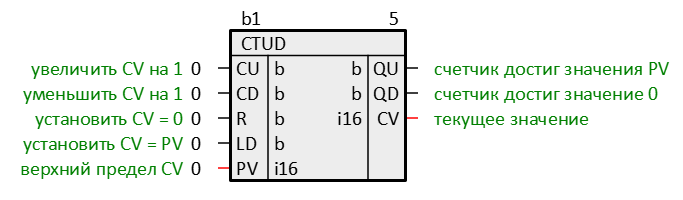

Обозначение
Описание
Реверсивный счетчик дискретных импульсов по переднему фронту.
Назначение входов и выходов
| Входы | Тип | Описание |
| CU | b | по переднему фронту на входе CV увеличивает значение на 1 |
| CD | b | по переднему фронту на входе CV уменьшает значение на 1 |
| R | b | сбрасывает счетчик в 0. Выход CV принимает значение 0 |
| LD | b | устанавливает значение счетчика CV равное PV |
| PV | i16 | задается верхний предел значений CV. Для счетчика CTUD максимальное значение 32767, для CTUD_DINT - 2147483647 и т.д. |
| Выходы | Тип | Описание |
| QU | b | сигнализирует, что счетчик достиг значение PV. Если CV больше или равно PV, то выход имеет значение 1 |
| QD | b | сигнализирует, что счетчик достиг значение 0. Если CV меньше или равно 0, то выход имеет значение 1 |
| CV | i16 | результат работы счетчика. Значение, которое увеличивается на 1 или уменьшается, пока не достигнет максимального значения для данного типа данных (для счетчика CTUD максимальное значение 32767, для CTUD_DINT - 2147483647 соответственно), или минимального (для счетчика CTUD минимальное значение -32768, для CTUD_DINT - -2147483648 соответственно) |
