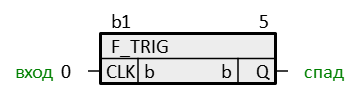

Обозначение
Описание
Функциональный блок сравнивает предыдущее значение входа с настоящим и анализирует его на наличие спада. Как только на вход CLK после значения 1 передается значение, равное 0, выход Q принимает значение 1. При следующем вызове ФБ значение выхода сбрасывается до 0.
Назначение входов и выходов
| Входы | Тип | Описание |
| CLK | b | вход |
| Выходы | Тип | Описание |
| Q | b | спад |
Инициализация
Q = 0
