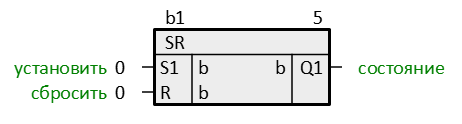

Обозначение
Описание
Бистабильный функциональный блок. Доминанта включения.
Назначение входов и выходов
| Входы | Тип | Описание |
| S1 | b | установить |
| R | b | сбросить |
| Выходы | Тип | Описание |
| Q1 | b | состояние |
Инициализация
Q1 = 0
Алгоритм
Таблица состояний:
| S1 | R | Q1 |
| 0 | 0 | предыдущее значение |
| 0 | 1 | 0 |
| 1 | 0 | 1 |
| 1 | 1 | 1 |
