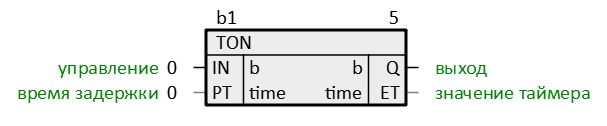

Обозначение
Описание
Функциональный блок реагирует на фронт на управляющем входе IN через заданное время задержки PT.
Если управляющий бит сбросится, логический таймер также сбросится и будет ожидать следующего фронта на управляющем входе.
Если управляющий бит сбросится, логический таймер также сбросится и будет ожидать следующего фронта на управляющем входе.
Замечание:
1. Если время задержки PT не кратно величине таймерного цикла, то оно округляется до времени таймерного цикла в большую сторону.
2. Если блок работает в таймерном потоке, то ошибка срабатывания находится в пределах величины таймерного цикла.
3. Если блок работает в фоновом потоке, то ошибка срабатывания может быть существенно больше величины таймерного цикла.
4. При PT = 0 блок повторяет на выходе значение входа: Q = IN
1. Если время задержки PT не кратно величине таймерного цикла, то оно округляется до времени таймерного цикла в большую сторону.
2. Если блок работает в таймерном потоке, то ошибка срабатывания находится в пределах величины таймерного цикла.
3. Если блок работает в фоновом потоке, то ошибка срабатывания может быть существенно больше величины таймерного цикла.
4. При PT = 0 блок повторяет на выходе значение входа: Q = IN
Назначение входов и выходов
| Входы | Тип | Описание |
| IN | b | управляющий бит |
| PT | time | время задержки |
| Выходы | Тип | Описание |
| Q | b | выходной бит |
| ET | time | значение таймера |
Инициализация
- Q = 0
- ET = 0

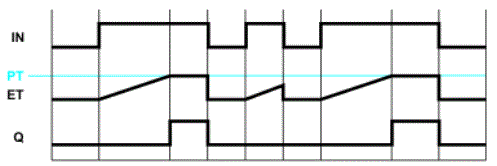

Алгоритм
