Обозначение
Описание
Функциональный блок генерирует импульс заданной ширины в ответ на появление фронта на его управляющем входе.
Ширина импульса PT – задается в миллисекундах.
Ширина импульса PT – задается в миллисекундах.
Замечание:
1. Для адекватной работы блока, необходимо размещать его только в Таймере.
2. Не рекомендуется задавать ширину импульса меньше времени таймерного цикла.
3. Оптимальными значениями ширины импульса являются числа кратные величине таймерного цикла (не кратные значения округляются до времени таймерного цикла в большую сторону).
1. Для адекватной работы блока, необходимо размещать его только в Таймере.
2. Не рекомендуется задавать ширину импульса меньше времени таймерного цикла.
3. Оптимальными значениями ширины импульса являются числа кратные величине таймерного цикла (не кратные значения округляются до времени таймерного цикла в большую сторону).
Назначение входов и выходов
| Входы | Тип | Описание |
| IN | b | управление |
| PT | time | ширина импульса |
| Выходы | Тип | Описание |
| Q | b | выход |
| ET | time | значение таймера |
Инициализация
- Q = 0
- ET = 0

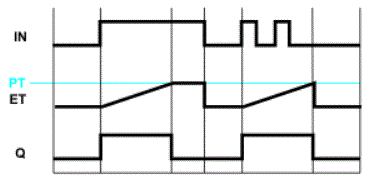

Алгоритм
