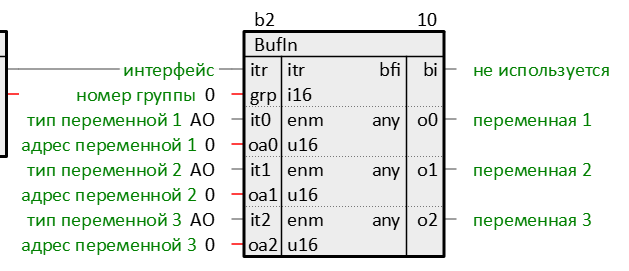

Обозначение
Описание
Функциональный блок представляет собой приемный буфер данных интерфейса.
Назначение входов и выходов
| Входы | Тип | Описание |
| itr | itr | связь от интерфейса, к которому принадлежит данный буфер |
| grp | i16 | номер группы. Этот параметр используется в качестве номера экрана в том случае, если он соединен с интерфейсом связи с панелью оператора. В остальных случаях, это номер группы переменных для синхронизации приемника и передатчика |
| it0 | enm | тип данных переменной 1. Определяет формат получаемых данных. Может принимать значения: DI, DO – 8-ми разрядный регистр AI, AO – вещественное число II, IO – 16-и разрядный регистр, или целое число |
| oa0 | u16 | адрес переменной 1. Интерпретация данного адреса зависит от интерфейса, к которому подключен буфер, это может быть адрес переменной в панели Proface, адрес Modbus, условный адрес для синхронизации приемника и передатчика и т.д. |
| it1 | enm | тип переменной 2 |
| oa1 | u16 | адрес переменной 2 |
| ... | ||
| itn | enm | тип переменной n+1 |
| oan | u16 | адрес переменной n+1 |
| Выходы | Тип | Описание |
| bi | bfi | отладочный выход, не используется в прикладных программах. |
| o0 | any | значение переменной, полученное по интерфейсу 1 |
| o1 | any | значение переменной, полученное по интерфейсу 2 |
| ... | ||
| o1 | any | значение переменной, полученное по интерфейсу n+1 |
