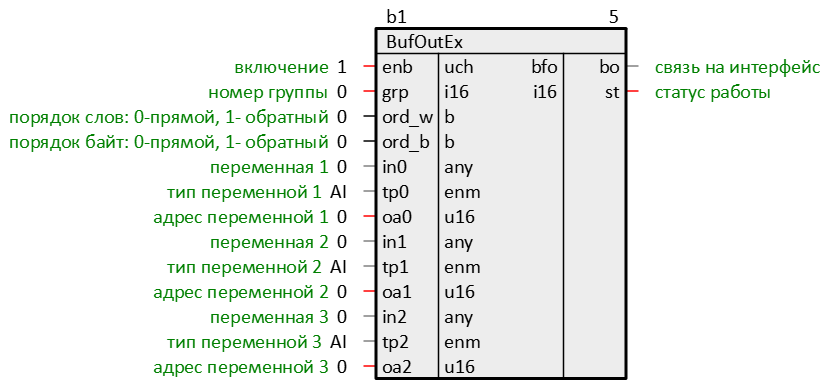

Обозначение
Описание
Функциональный блок представляет собой передаваемый буфер данных интерфейса.
Назначение входов и выходов
| Входы | Тип | Описание |
| enb | uch | включение |
| grp | i16 | номер группы. Вход используется в качестве номера экрана в том случае если, он соединен с интерфейсом связи с панелью Proface. В остальных случаях данный параметр служит для согласования приемника и передатчика |
| ord_w | b | порядок слов: 0-прямой, 1- обратный |
| ord_b | b | порядок байт: 0-прямой, 1- обратный |
| in0 | any | значение переменной 1, передаваемое по интерфейсу |
| tp0 | enm | тип данных переменной 1. Определяет формат передаваемых данных. Может принимать значения: DI, DO – 8-ми разрядный регистр AI, AO – вещественное число II, IO – 16-и разрядный регистр, или целое число |
| oa0 | u16 | адрес переменной 1. Интерпретация данного адреса зависит от интерфейса, к которому подключен буфер, это может быть адрес переменной в панели Proface, адрес Modbus, условный адрес для синхронизации приемника и передатчика и т.д. |
| in1 | any | значение переменной 2 |
| tp1 | enm | тип данных переменной 2 |
| oa1 | u16 | адрес переменной 2 |
| ... | ||
| inn | any | значение переменной n+1 |
| tpn | enm | тип данных переменной n+1 |
| oan | u16 | адрес переменной n+1 |
| Выходы | Тип | Описание |
| bo | bfo | коннектор связи с интерфейсом. Выход предназначен для соединения буфера с интерфейсом |
| st | i16 | статус работы |
