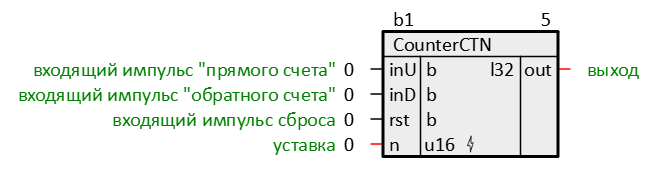

Обозначение
Описание
Универсальный счетчик (CTN) используется для прямого и обратного счета. Операция «прямой счет» выполняется по переднему фронту импульса на входе прямого счета inU, что увеличивает значение выходного сигнала out.
Импульсы, приходящие на вход inD («обратный счет»), уменьшают значение выхода out.
В случае поступления на вход rst сигнала логической «1», выход счетчика out устанавливается в значение входа n. (Аналогичен ФБ CTN из OwenLogic).
Импульсы, приходящие на вход inD («обратный счет»), уменьшают значение выхода out.
В случае поступления на вход rst сигнала логической «1», выход счетчика out устанавливается в значение входа n. (Аналогичен ФБ CTN из OwenLogic).
Назначение входов и выходов
| Входы | Тип | Описание |
| inU | b | входящий импульс "прямого счета" |
| inD | b | входящий импульс "обратного счета" |
| rst | b | входящий импульс сброса |
| n | u16 | уставка |
| Выходы | Тип | Описание |
| out | u16 | выход |
Инициализация
- В случае одновременного поступления сигналов на входы inU и inD приоритетным является сигнал входа inU.
- Допустимый диапазон значений числа импульсов n: от 0 до 65535.

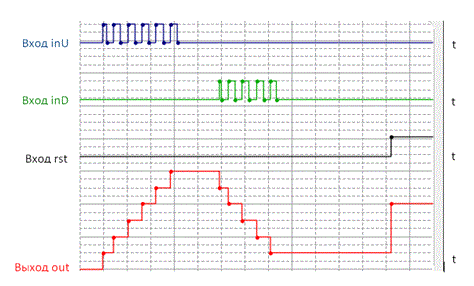

Алгоритм
