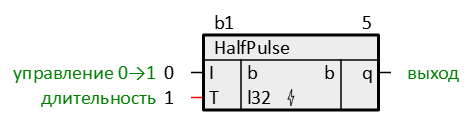

Обозначение
Описание
Блок выдает импульс длительности Т/2 после паузы Т/2 по перепаду 0→1 на входе I.
Примечание:
1. Оптимальными значениями времени задержки являются числа кратные величине таймерного цикла. 2. Не кратные значения округляются до времени таймерного цикла в большую сторону.
1. Оптимальными значениями времени задержки являются числа кратные величине таймерного цикла. 2. Не кратные значения округляются до времени таймерного цикла в большую сторону.
Важно!
1. Для адекватной работы блока, необходимо размещать его только в Таймере.
2. Не рекомендуется задавать время задержки меньше времени таймерного цикла.
1. Для адекватной работы блока, необходимо размещать его только в Таймере.
2. Не рекомендуется задавать время задержки меньше времени таймерного цикла.
Назначение входов и выходов
| Входы | Тип | Описание |
| I | b | управление 0→1 |
| Т | l32 | длительность |
| Выходы | Тип | Описание |
| q | b | выход |
Инициализация
Выход инициализируется 0.
Алгоритм
