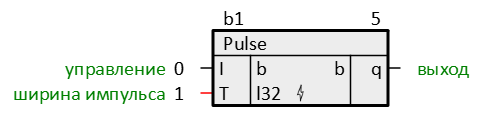

Обозначение
Описание
Функциональный блок генерирует импульсы заданной ширины в ответ на появление фронта на его управляющем входе.
Ширина импульса T – задается в миллисекундах.
Длительность паузы соответствует величине цикла, в котором размещен блок.
Ширина импульса T – задается в миллисекундах.
Длительность паузы соответствует величине цикла, в котором размещен блок.
Примечание:
1. Оптимальными значениями времени задержки являются числа кратные величине таймерного цикла. 2. Не кратные значения округляются до времени таймерного цикла в большую сторону.
1. Оптимальными значениями времени задержки являются числа кратные величине таймерного цикла. 2. Не кратные значения округляются до времени таймерного цикла в большую сторону.
Важно!
1. Для адекватной работы блока, необходимо размещать его только в Таймере.
2. Не рекомендуется задавать ширину импульса меньше времени таймерного цикла.
1. Для адекватной работы блока, необходимо размещать его только в Таймере.
2. Не рекомендуется задавать ширину импульса меньше времени таймерного цикла.
Назначение входов и выходов
| Входы | Тип | Описание |
| I | b | управление |
| T | l32 | ширина импульса |
| Выходы | Тип | Описание |
| q | b | выход |
Инициализация
- Изначально выходной бит сброшен.
- Выход q инициализируется 0.
Алгоритм
