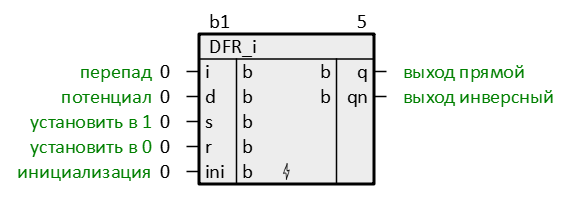

Обозначение
Описание
D-триггер с R–доминантой
Назначение входов и выходов
| Входы | Тип | Описание |
| i | b | перепад |
| d | b | потенциал |
| s | b | установить в 1 |
| r | b | установить в 0 |
| ini | b | инициализация |
| Выходы | Тип | Описание |
| q | b | выход прямой |
| qn | b | выход инверсный |
Инициализация
Изначально прямой выход q инициализирован значением ini.
Алгоритм
Таблица состояний:
| D | I | S | R | Q | Qn |
| 0 | 0→1 | 0 | 0 | 0 | 1 |
| 1 | 0→1 | 0 | 0 | 1 | 0 |
| любой | 1→0 | 0 | 0 | предыдущее значение | предыдущее значение |
| любой | любой | 0 | 1 | 0 | 1 |
| любой | любой | 1 | 0 | 1 | 0 |
| любой | любой | 1 | 1 | 0 | 1 |
