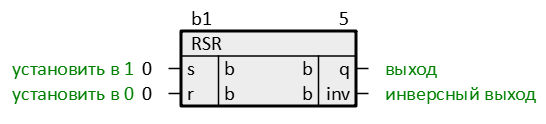

RS-триггер с R-доминантой
Назначение входов и выходов
| Входы | Тип | Описание |
| s | b | установить в 1 |
| r | b | установить в 0 |
| Выходы | Тип | Описание |
| q | b | выход |
| inv | b | инверсный выход |
Инициализация
q = 0
Алгоритм
Таблица состояний:
| S | R | Q |
| 0 | 0 | предыдущее значение |
| 0 | 1 | 0 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
