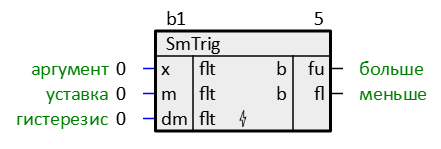

Обозначение
Описание
Блок осуществляет алгоритм симметричного триггера Шмидта.
Назначение входов и выходов
| Входы | Тип | Описание |
| x | flt | аргумент |
| m | flt | уставка |
| dm | flt | гистерезис |
| Выходы | Тип | Описание |
| fu | b | больше |
| fl | b | меньше |
Инициализация
Изначально выходы инициализируются 0.

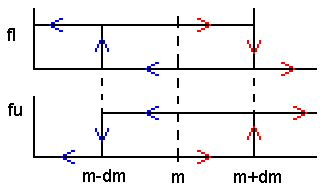

Алгоритм
fl = 1 при х
m + dm
fu = 1 при х > m + dm
m + dmfu = 1 при х > m + dm
