Реализация протокола МЭК-870-5-104, сервер

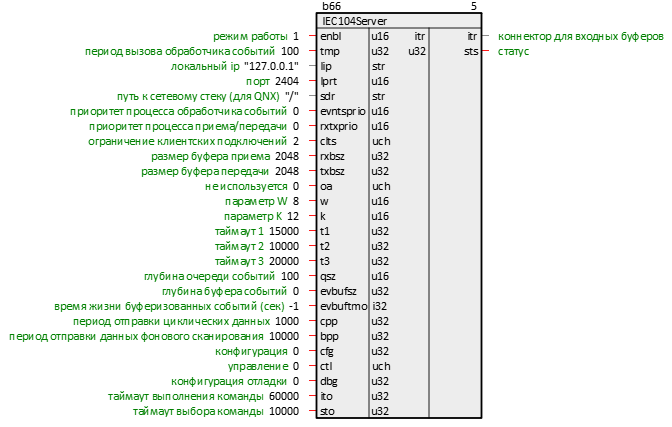

Обозначение

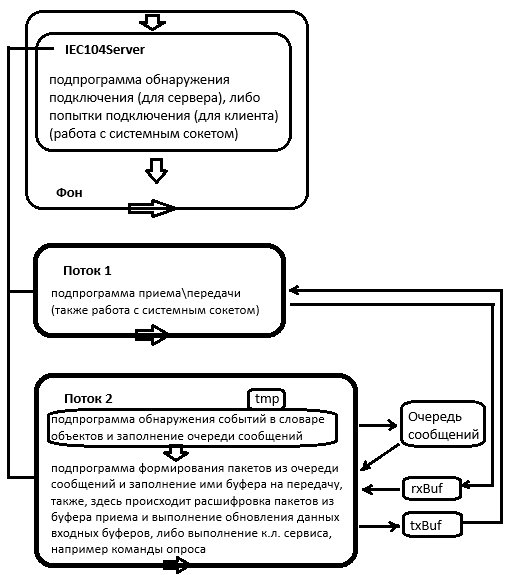

Описание

Назначение входов и выходов

Входы:

• enbl – режим работы:

  • 0 – блок отключен.
  • 1 – штатный режим работы.
  • 2 – штатный режим работы без отправки данных (клиент считает, что сервер работает в штатном режиме).
  • 3 – штатный режим работы без приема данных (клиент считает, что сервер работает в штатном режиме).
  • 4 – штатный режим работы без отправки и приема данных (клиент считает, что сервер работает в штатном режиме. Отличается от режима 0 тем, что соединение не разрывается).

  tmp – период вызова функции обнаружения событий (триггеры передачи данных и команд) (мс). См. Применение IECInfo.

  lip – локальный IP адрес. Используется в случае наличия нескольких сетевых интерфейсов.

  lprt – TCP порт для подключения клиентов.

  sdr – для ОС QNX определяет путь к сетевому стеку.

  evntsprio – приоритет потока обработки сообщений (при нуле наследуется от системой).

  rxtxprio – приоритет потока приема\передачи и работы с сокетами (при нуле наследуется от системой).

  clts – ограничение одновременно подключенных клиентов.

  rxbsz – размер буфера приема (байт).

  txbsz – размер буфера передачи (байт).

  oa – адрес источника (не используется).

  w – последнее подтверждение после приёма w кадров формата I.

  k – максимальная разность между переменной состояния передачи и номером последнего подтверждённого кадра.

  t1 – таймаут при посылке кадров (мс).

  t2 – таймаут для подтверждения в случае отсутствия сообщения с данными (t2 < t1) (мс).

  t3 – таймаут для посылки блоков тестирования в случае долгого простоя (мс).

  qsz – глубина очереди сообщений.

  evbufsz – размер буфера сообщений* (если ноль, то буфер не используется).

  evbuftmo – время жизни сообщений в буфере* (сек) (если < 0, то время жизни не контролируется).

  cpp – период отправки Циклических сообщений (мс).

  bpp – период отправки сообщений Фонового Сканирования (мс).

  cfg – конфигурация:

  • бит 0 – синхронизировать время после установления связи (используется системное время).
  • бит 1 – послать команду общего опроса после установления связи.
  • бит 2 – использовать глобальное время (UTC) в метках времени.
  • бит 3 – принудительно считать временные метки действительными.
  • бит 4 – блокировать команду синхронизации времени.
  • бит 5 – включать метку времени при отправке данных с причиной передачи: циклические.
  • бит 6 – включать метку времени при отправке данных с причиной передачи: фоновые.
  • бит 7 – включать метку времени при отправке данных с причиной передачи: общий опрос.
  • бит 8 – использовать структурированный адрес (ТИ – 0x2000, ТС – 0x1000).
  • бит 9 – отключить замещение старых данных новыми в очереди.

  ctl   – управление:

  • бит 1 – инициировать команду общего опроса.
  • бит 2 – инициировать команду общего опроса счетчиков.

  dbg – конфигурация отладки.

  • бит 0 - 7 – битовая маска, определяющая какие типы сообщений выводить. бит 0 - тип 1, ..., бит 7 - тип 8 (высший уровень)
  • бит 8 – выводить в консоль
  • бит 9 – выводить через paLog
  • бит 10 – выводить через протокол отправки диагностических сообщений

  ito – таймаут выполнения команды (мс).

  sto – таймаут выбора команды (мс).

  boi – коннектор для подключения IECBufOut.

Выходы:

• itr – коннектор для подключения IECBufIn.

  sts – выход статуса.

  • бит 0 – есть связь.
  • бит 1 – время синхронизировано.

Замечания

Дополнительно
