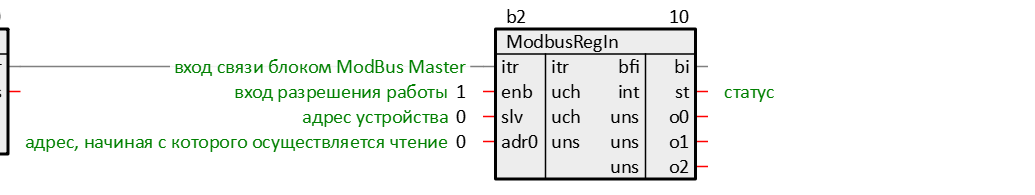

Обозначение
Описание
Блок осуществляет отправку команды Modbus на чтение регистров хранения(Holding registers). При подключении к блоку Slave - осуществляет выполнение команды 0x06, при подключении к мастеру - 0x03.
Назначение входов и выходов
| Входы | Тип | Описание |
| itr | itr | вход связи блоком Modbus Master |
| enb | u8 | вход разрешения работы (при подключению к Modbus Master) |
| slv | u8 | адрес ведомого устройства, из которого производим чтение(slave) |
| adr0 | u16 | адрес, начиная с которого осуществляется чтение |
| Выходы | Тип | Описание |
| bi | bfi | указатель на блок, не используется |
| st | i16 | статус (при подключению к Modbus Master): 0 - нет связи; 1 - есть связь, ошибок нет; >1 - есть связь, код ошибки в старшем байте |
| o | u16 | циклический выход, отображающий результаты чтения |
Инициализация
Для инициализации необходимо подсоединить вход itr на выход блока master или slave, задать верный адрес устройства.
