OpcUA сервер

Блок OpcUA сервер обеспечивает реализацию сервера по протоколу OpcUA.

Входы	Тип	Описание
ip	str	локальный IP адрес
prt	i16	локальный порт
sdr	str	сетевой стек (только для QNX):"/", "/sock2" и т.д.
st	i32	статус сервера в соответствии со спецификацией OpcUA (Part5 12.6), особый случай -1 - выключает сервер полностью
sl	u8	дополнительный статус сервера, ServiceLevel в соответсвии со спецификацией OpcUA (Part5 6.6.2.4.2)
mb	u32	максимальный размер буфера, минимальный размер 8192 (если задано меньше, то используется 8192)
max	u8	максимально разрешенное количество соединений
cfg	u32	дополнительная конфигурация
Выходы	Тип	Описание
st	i32	текущий статус сервера (см. вход st)
cn	u8	количество активных соединений (сумма cnDbg, cnPA, cnOth)
cnDbg	u8	количество соединений с отладчиком среды разработки
cnPA	u8	количество соединений с клиентами OpcUAClient
cnOth	u8	количество соединений с другими клиентами

С точки зрения OPCUA клиента исполняемая программа выглядит как дерево, в котором модуль представлен также как в представлении Дерево в среде разработки (за исключением страниц, они не отображаются как отдельные объекты). Клиент может прочитать дерево модуля при помощи стандартных сервисов View Service Set. Узлы представлены двумя типами:

• NodeClass = Object для модуля, места работы, программы, раздела и функционального блока
• NodeClass = Variable для входов, выходов и их свойств

Отношение между основными узлами имеет тип HasComponent. Отношение между входом/выходом и его свойством имеет тип HasProperty.
Тип адреса используется числовой (NodeId.IdentifierType = Numeric):

• i равен индексу блока (или, соответсвенно, модуля, места работы, программы, раздела)
• ns равен:
  • 0x8000 для модуля, места работы, программы, раздела, функционального блока
  • значение свойства "Порядок" для входа
  • значение свойства "Порядок" | 0x8000 (побитовое ИЛИ) для выхода

Для организации доступа к данным по строковым идентификаторам необходимо создать внутри блока OpcUAServer дерево разделов. Для этого:

1. Откройте в Полигоне дополнительное представление Дерево и там выберите для отображения библиотеку paOpcUA
2. Из раздела "Шаблоны.." скопируйте раздел дерева в блок OpcUAServer
3. Этот раздел является корнем дерева для соответсвующего Namespace, значение ns можно поменять, имя раздела должно соответсвовать необходимому ns
4. Внутри раздела создайте структуру подразделов, имена разделов составляют начало полного строкового идентификатора данного, к которому добавляется алиас самого входа/выхода
5. В разделы добавьте ссылки на входы-выходы из программы (для этого нужно на Странице выделить вход/выход и с нажатым Ctrl перетащить его в раздел)

Пример:

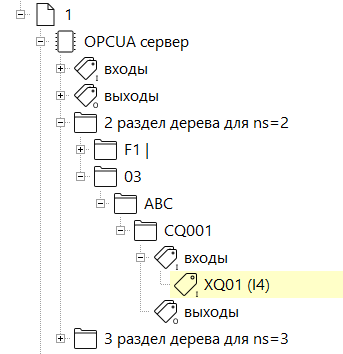

В примере структура подразделов, у которых заданы имена, в раздел добавлен вход с алиасом XQ01. Соответсвующий адрес данного: NS2|String|03ABCCQ001XQ01
Допускается добавлять в разделы как ссылки целые блоки, тогда имя или алиас блока будет служить аналогом имени подраздела.

Зона нечувствительности (prop_deadzone) - позволяет задать абсолютную зону нечувствительности на стороне сервера. Если значение изменилось больше, чем величина prop_deadzone, то оно передается клиенту. Согласно спецификации OPCUA данный параметр должен устанавливаться на стороне клиента, поэтому возможность установить его на стороне сервера является дополнительной, предусмотрена для особых случаев когда клиент не поддерживает этот параметр. При соединении с клиентом OpcUAClient, prop_deadzone надо задавать на стороне клиента, заданная на стороне сервера всегда игнорируется.

Интервал принудительной отправки (мс) (prop_reftime) - позволяет организовать принудительную отправку данного в подписке независимо от изменения значения и настроек зоны нечувствительности. Заданный интервал отсчитывается от момента последней отправки значения. При использовании в качестве клиента блока OpcUAClient данный параметр можно (и желательно) задавать на стороне клиента, при использовании других клиентов - только на стороне сервера.

ВАЖНО: для того чтобы свойства входов/выходов работали как описано выше, необходимо добавить их в любой раздел внутри модуля и установить свойство модуля "Трансляция: включить свойства входов/выходов" = "только из разделов".

Дополнительные настройки конфигурируются битами входного регистра cfg:
бит 8 - включить поддержку безопасности (см. примечание 1 под таблицей):

• SIGN и SIGNANDENCRYPT для схемы Basic256Sha256
• X509IdentityToken

бит 16 - включить отображение узла Server при браузинге (например, cfg=0x10000)

Все блоки OpcUAServer, добавленные в модуль, обеспечивают по-умолчанию доступ ко всем входам-выходам проекта в том случае если клиент использует для авторизации имя пользователя admin. Этот способ соединения в том числе использует и отладчик среды разработки. Чтобы ограничить видимость частей проекта для клиента необходимо использовать другие учетные записи. При подключении к проекту клиентом OPCUA можно использовать 9 вариантов пользователь-пароль:

• Пользователь admin, пароль задан свойством модуля "Пароль admin". Предоставляет доступ ко всему проекту.
• Пользователь useri, пароль задан свойством модуля "Пароль useri", где i от 1 до 7. Предоставляется доступ только к частям проекта, для которых установлено свойство "Разрешить доступ" = "useri". Свойство "Разрешить доступ" можно устанавливать у разделов, программ и мест работы, причем доступ должен быть разрешен ко всем вышестоящим узлам.
• Анонимный доступ по-умолчанию предоставляет доступ только к диагностической информации о версии и дате трансляции модуля. Чтобы разрешить анонимный доступ к частям проекта необходимо установить свойство "Разрешить доступ" как описано выше используя пользователя user0.

Все указанные выше пароли можно изменить только перетранслировав модуль.

По-умолчанию блок OpcUAServer принимает покдлючения клиентов с любых ip адресов. Ограничить подключения можно стандартными системными настройками firewall. Однако в самом блоке тоже есть такая возможность - для этого необходимо добавить в блок дополнительные группы входов, по одной на каждый ip адрес. Кроме ограничения подключений только с определенных ip она позволяет также задать разные приоритеты для них.

В таком случае сервер не будет принимать подключений ни с каких ip адресов, кроме заданных. Выход csti показывает количество соединений с соответсвующего ip.

При настройке блока OpcUAServer удобно использовать некоторые свойства модуля. Для этого можно использовать технологию SQL запросов. Такие запросы автоматически добавляются на входы ip и prt при создании модуля из шаблона "Модуль с отладчиком для контроллера". Это позволяет изменять ip адрес и порт в одном месте, и использовать эти значения в разных частях проекта. Примеры SQL запросов:

• "SELECT value FROM blocks_prop WHERE indx=:module AND type="prop_ip"" - получает значение свойства "IP адрес" (prop_ip) из свойств текущего модуля, обычно задается на входе ip
• SELECT value FROM blocks_prop WHERE indx=:module AND type="prop_debug_port" - получает значение свойства "Порт отладчика" (prop_debug_port) из свойств текущего модуля, обычно задается на входе prt

Service Set		есть	Комментарии
	Service
SecureChannel Service Set
	OpenSecureChannel	да	Поддерживаются: securityMode=NONE и securityPolicyUri="http://opcfoundation.org/UA/SecurityPolicy#None" securityMode=SIGN или SIGNANDENCRYPT и securityPolicyUri="http://opcfoundation.org/UA/SecurityPolicy#Basic256Sha256" (см. примечание 1 под таблицей)
	CloseSecureChannel	да
Discovery Service Set
	FindServers	да
	GetEndpoints	да
Session Service Set
	CreateSession	да
	ActivateSession	да	В качестве UserIdentityToken поддерживаются: AnonymousIdentityToken (анонимный доступ) UserNameIdentityToken (доступ с логином и паролем) X509IdentityToken (см. примечание 1 под таблицей)
	CloseSession	да
	Cancel	нет
NodeManagement Service Set		нет
View Service Set
	Browse	да	В качестве displayName используется свойство: Полный алиас или Комментарии, если Полный алиас пустой или Имя, если Комментарии и Полный алиас пустые В качестве BrowseName используется индекс узла с шестнадцатеричном формате.
	BrowseNext	да
	TranslateBrowsePathsToNodeIds	да	Внутри RelativePath игнорируются поля referenceTypeId, isInverse и includeSubtypes. В качестве targetName используется свойство: Полный алиас или Комментарии, если Полный алиас пустой или Имя, если Комментарии и Полный алиас пустые
	RegisterNodes	да	ничего не делает
	UnregisterNodes	да	ничего не делает
Query Service Set		нет
Attribute Service Set
	Read	да	Параметр maxAge игнорируется, сервер всегда возвращает текущее значение.
	HistoryRead	нет
	Write	да	Поддерживается запись только значений (атрибут Value). Запись отдельных элементов массива не поддерживается.
	HistoryUpdate	нет
Method Service Set
	Call	да
MonitoredItem Service Set
	CreateMonitoredItems	да	Из фильтров поддерживается только DataChangeFilter, и только с абсолютной зоной нечувствительности.
	ModifyMonitoredItems	да
	SetMonitoringMode	да
	SetTriggering	нет
	DeleteMonitoredItems	да
Subscription Service Set
	CreateSubscription	да
	ModifySubscription	да
	SetPublishingMode	да
	Publish	да
	Republish	да	Размер очереди равен 10.
	TransferSubscriptions	да
	DeleteSubscriptions	да

Поддержка SIGN и SIGNANDENCRYPT для схемы Basic256Sha256 и авторизации при помощи X509IdentityToken включается, если установлен бит 8 на входе cfg (например, cfg = 0x0100).
Для работы Basic256Sha256 необходимы файлы сертификата и закрытого ключа, они должны находится на диске контроллера в той же папке что и исполняемый модуль, и называться:

• opcua-server.cer - сертификат сервера в формате DER
• opcua-server-key.pem - закрытый ключ

Для авторизации при помощи X509IdentityToken необходимо:

• На диске контроллера в той же папке, что и исполняемый модуль, должен находится файл сертификата удостоверяющего центра. Файл должен иметь имя совпадающее с CA (Common Name) из поля Issuer Name сертификата X509IdentityToken и расширение cer или der.
• Имя пользователя должно быть задано в CA поля Subject Name сертификата X509IdentityToken
