Обозначение
Описание

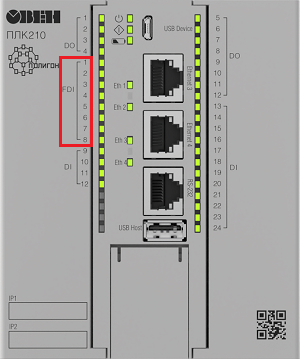

Блок предназначен для работы с дискретными входами в режиме измерения частоты.
Входы блока:
- Номер канала pos позволяет задать стартовый номер используемого FDI. Данный параметр полезен, если в проекте требуется создать несколько блоков, использующих FDI в различных режимах. Например, если pos=2, то блок не будет задействовать первые два входа;
Выходы блока:
- Статус блока sts равный 1, если ошибок не было, и коду ошибки если она произошла;
- Достоверность vld равный 1 если ошибок не было и 0 в случае ошибки;
- Период prd между импульсами в микросекундах;
- Рабочий цикл duty - длительность импульса в микросекундах;
- Частота frequency импульсов в Герцах.
Входы блока:
- Номер канала pos позволяет задать стартовый номер используемого FDI. Данный параметр полезен, если в проекте требуется создать несколько блоков, использующих FDI в различных режимах. Например, если pos=2, то блок не будет задействовать первые два входа;
Выходы блока:
- Статус блока sts равный 1, если ошибок не было, и коду ошибки если она произошла;
- Достоверность vld равный 1 если ошибок не было и 0 в случае ошибки;
- Период prd между импульсами в микросекундах;
- Рабочий цикл duty - длительность импульса в микросекундах;
- Частота frequency импульсов в Герцах.
Статусы блока
| Статус | Описание |
|---|---|
| 2 | Сумма pos и количества входов блока превышает количество выходов контроллера |
| 1 | Блок работает без ошибок |
| 0 | Никакой работы не производилось (инициализация) |
| [-1;-8] | Ошибка чтения состояния входа |
| -32 | Ошибка инициализации устройства |
| -33 | Ошибка соединения с устройством для измерения |
| -34 | Ошибка переключения входов в режим измерения |
Раздел библиотеки: Овен
Особенности
Если общее число входов блока (с учётом сдвига pos) превышает реальное количество выходов контроллера,
то блок установит sts 2, vld 0 и повлияет только на выходы, попадающие в корректный диапазон.
Если в проекте блоки созданы таким образом, что для одного входа используется несколько режимов работы, то ни для одного из режимов не гарантируется нормальная работа.
Если в проекте блоки созданы таким образом, что для одного входа используется несколько режимов работы, то ни для одного из режимов не гарантируется нормальная работа.
