Аналоговые входы

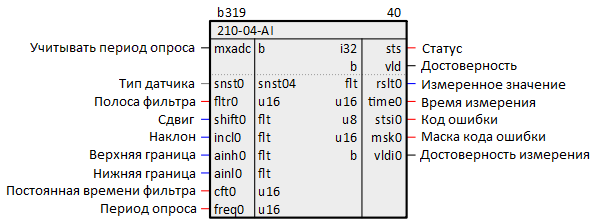

Блок предназначен для работы с аналоговыми входами контроллера
Для каждого входа имеется возможность задать ряд параметров:
- Тип датчика snsti. Если получать данные со входа не планируется, следует установить SENS_OFF.
- Полоса фильтра fltri . Задается в единицах измеряемой величины [0;99]. Если разность между результатами измерений входной величины, выполненными в двух последних циклах опроса превышает данную величину, то измеренное значение отбрасывается. Может быть отключен установкой значения 0;
- Сдвиг shifti для коррекции входного сигнала путём прибавления данного значения к измеренной величине;
- Наклон incli для коррекции входного сигнала путём умножения измеренной величины на поправочный коэффициент;
- Верхняя граница ainhi, соответствует максимальному уровню выходного сигнала датчика, служит для масштабирования шкалы измерения;
- Нижняя граница ainli, соответствует минимальному уровню выходного сигнала датчика;
- Постоянная времени фильтра cfti (задается в секундах). Используется для сглаживания (демпфирования) сигнала с целью устранения шумовых составляющих;
- Период опроса freqi , от 0.6 до 10 сек (задается в миллисекундах). Учитывается только в случае, когда mxadc задано значение 1. Иначе, работает с минимально возможным периодом.

В качестве выходов блок имеет диагностические параметры: sts равный 1 если блок работает корректно и <0 в случае ошибки, а также логический vld который изменяется только между 0 и 1 по аналогичным правилам.
Для каждого из аналоговых входов:
- Полученное значение rslti;
- Время измерения timei (в десятках миллисекунд);
- Код ошибки* stsii;
- Маска кода ошибки mski;
- Достоверность полученного значения vldii.

Статус	Описание
1	Блок работает без ошибок
0	Работы не выполнялось (инициализация)
-1	Ошибка инициализации устройства, работа не выполняется
-2	Ошибка чтения результатов измерения
-3	Ошибка записи параметров входов
-32	Количество входов блока превышает возможное
-33	Количество входов блока не соответствует количеству выходов
-34	Не удалось установить соединение с аналоговыми входами
-35	Ошибка инициализации устройства

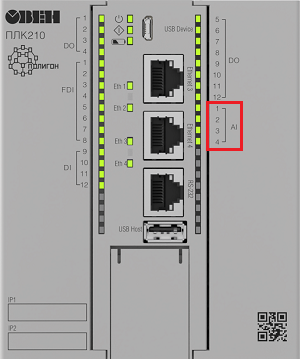

-36	Запуск на контроллере не имеющем аналоговых входов

Раздел библиотеки: Овен

Может работать только в фоне.
Время timei отсчитывается от запуска контроллера и обнуляется при достижении 65535 (~11 минут).
При возникновении ошибки у конкретного входа (stsii не равен 0х00), в качестве значений измерения и времени сохраняются последние корректные данные.
В целях стабилизации времени выполнения блока, записывается не более одного входного параметра за цикл (если изменилось больше, они будут записаны, но в следующих). Также, каждое изменение входного параметра приводит к ошибке 0xF6 (данные не готовы, необходимо дождаться результатов измерения). Исходя из данных особенностей следует быть крайне осторожным с использованием в качестве входных парметров программно-генерируемых значений (выходов других блоков).
Если в проекте блоки созданы таким образом, что для одного входа используется несколько режимов работы, то ни для одного из режимов не гарантируется нормальная работа.

Код ошибки	Маска	Описание
0хF0	1	Значение заведомо неверно
0xF6	2	Данные не готовы. Необходимо дождаться результатов первого измерения после включения модуля
0xF7	4	Датчик отключен
0хF8	8	Велика температура свободных концов ТП
0хF9	16	Мала температура свободных концов ТП
0хFA	32	Измеренное значение слишком велико
0хFB	64	Измеренное значение слишком мало
0хFC	128	Короткое замыкание датчика
0хFD	256	Обрыв датчика
0хFE	512	Отсутствие связи с АЦП
0хFF	1024	Некорректный калибровочный коэффициент
