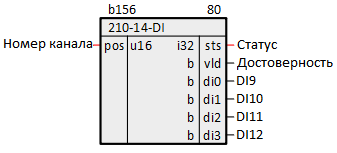

Обозначение
Описание
Блок предназначен для работы с дискретными входами.

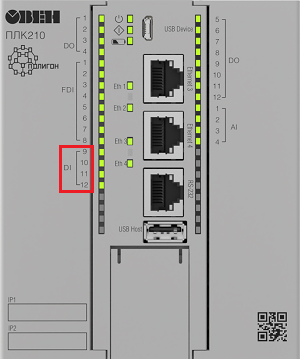

Для каждого физического входа контроллера в блоке имеется возможность создать выход dii.
Параметр pos позволяет задать стартовый номер используемого DI. В данный момент не используется, следует оставить равным 0.
Блок также имеет диагностические выходы: sts равный 1 если блок работает корректно и <0 в случае ошибки, а также логический vld который изменяется только между 0 и 1 по аналогичным правилам.
Для каждого физического входа контроллера в блоке имеется возможность создать выход dii.
Параметр pos позволяет задать стартовый номер используемого DI. В данный момент не используется, следует оставить равным 0.
Блок также имеет диагностические выходы: sts равный 1 если блок работает корректно и <0 в случае ошибки, а также логический vld который изменяется только между 0 и 1 по аналогичным правилам.
Статусы блока
| Статус | Описание |
|---|---|
| 1 | Состояния входов прочитаны успешно |
| 0 | Работы не выполнялось (инициализация) |
| -1 | Ошибка связи со входами, работа не выполняется |
| -2 | Ошибка чтения состояния входов |
| -32 | Ошибка связи со входами |
Раздел библиотеки: Овен
Особенности
Если число выходов блока превышает реальное количество входов контроллера, то блок всё равно произведёт считывание только из имеющихся.
