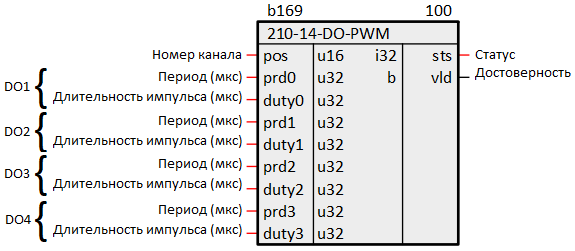

Обозначение
Описание
Блок предназначен для работы с дискретными выходами в режиме ШИМ.
Входы блока:

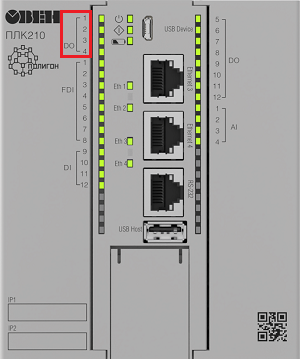

- Номер канала pos позволяет задать стартовый номер используемого DO. Данный параметр полезен, если в проекте требуется создать несколько блоков, использующих DO в различных режимах. Например, если pos=2, то блок не будет задействовать первые два выхода;
- Период prdi в микросекундах;
- Длительность импульса dutyi в микросекундах.
Выходы блока:
- Статус блока sts равный 1, если ошибок не было, и коду ошибки если она произошла;
- Достоверность vld равный 1 если ошибок не было и 0 в случае ошибки;
Входы блока:
- Номер канала pos позволяет задать стартовый номер используемого DO. Данный параметр полезен, если в проекте требуется создать несколько блоков, использующих DO в различных режимах. Например, если pos=2, то блок не будет задействовать первые два выхода;
- Период prdi в микросекундах;
- Длительность импульса dutyi в микросекундах.
Выходы блока:
- Статус блока sts равный 1, если ошибок не было, и коду ошибки если она произошла;
- Достоверность vld равный 1 если ошибок не было и 0 в случае ошибки;
Статусы блока
| Статус | Описание |
|---|---|
| 2 | Сумма pos и количества входов блока превышает количество выходов контроллера |
| 1 | Блок работает без ошибок |
| 0 | Никакой работы не производилось (инициализация) |
| -3 | Ошибка записи |
| -32 | Ошибка соединения с устройством для установки параметров ШИМ |
| -33 | Ошибка переключения режима работы выхода |
Раздел библиотеки: Овен
Особенности
Если общее число входов блока (с учётом сдвига pos) превышает реальное количество выходов контроллера,
то блок установит sts 2, vld 0 и повлияет только на выходы, попадающие в корректный диапазон.
