Обозначение
Описание

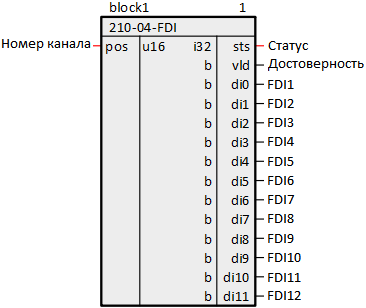

Блок предназначен для работы с быстрыми дискретными входами.
Для каждого физического входа контроллера в блоке имеется возможность создать выход dii.
Параметр pos позволяет задать стартовый номер используемого FDI. Данный параметр полезен, если в проекте требуется создать несколько блоков FDI (например, если какие-то из промежуточных входов работают в других режимах).
Блок также имеет диагностические выходы: sts равный 1 если блок работает корректно и <0 в случае ошибки, а также логический vld который изменяется только между 0 и 1 по аналогичным правилам.
Для каждого физического входа контроллера в блоке имеется возможность создать выход dii.
Параметр pos позволяет задать стартовый номер используемого FDI. Данный параметр полезен, если в проекте требуется создать несколько блоков FDI (например, если какие-то из промежуточных входов работают в других режимах).
Блок также имеет диагностические выходы: sts равный 1 если блок работает корректно и <0 в случае ошибки, а также логический vld который изменяется только между 0 и 1 по аналогичным правилам.
Статусы блока
| Статус | Описание |
|---|---|
| 3 | Ошибка чтения состояния входа |
| 2 | Сумма pos и количества выходов блока превышает количество входов контроллера |
| 1 | Блок работает без ошибок |
| 0 | Работы не выполнялось (инициализация) |
| -32 | Ошибка связи со входами |
| -33 | Ошибка инициализации устройства |
Раздел библиотеки: Овен
Особенности
Если число выходов блока (с учётом сдвига pos) превышает реальное количество входов контроллера,
то блок установит sts 2, vld 0 и блок произведёт считывание только из имеющихся.
Если в проекте блоки созданы таким образом, что для одного входа используется несколько режимов работы, то ни для одного из режимов не гарантируется нормальная работа.
Если в проекте блоки созданы таким образом, что для одного входа используется несколько режимов работы, то ни для одного из режимов не гарантируется нормальная работа.
