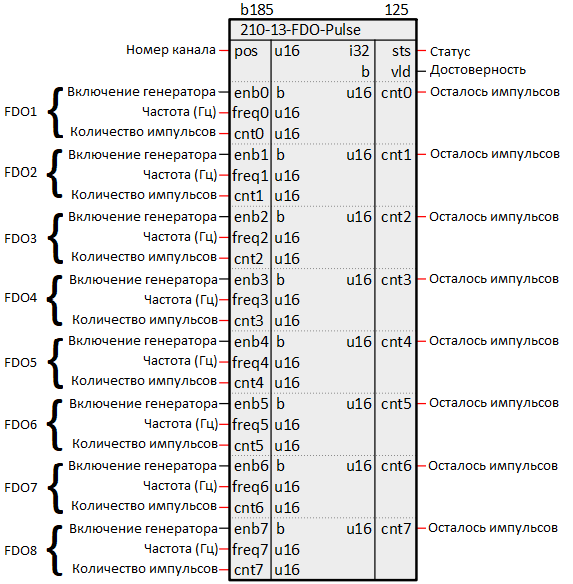

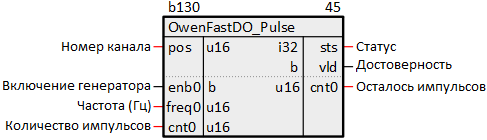

Обозначение
Описание
Блок предназначен для работы с дискретными выходами в режиме генератора импульсов с коэффициентом заполнения 50%.
Входы блока:
- Номер канала pos позволяет задать стартовый номер используемого FDO. Данный параметр полезен, если в проекте требуется создать несколько блоков, использующих FDO в различных режимах. Например, если pos=2, то блок не будет задействовать первые два выхода;
- Фронт включения генератора enbi при переходе 0->1 начинает генерацию на выходе i с заданными параметрами;
- Частота freqi в Гц;
- Количество импульсов cnti.
Выходы блока:
- Статус блока sts равный 1, если ошибок не было, и коду ошибки если она произошла;
- Достоверность vld равный 1 если ошибок не было и 0 в случае ошибки;
- Количество оставшихся импульсов cnti. Отображает, сколько импульсов ещё будет сгенерировано, прежде чем генератор остановится.
Входы блока:
- Номер канала pos позволяет задать стартовый номер используемого FDO. Данный параметр полезен, если в проекте требуется создать несколько блоков, использующих FDO в различных режимах. Например, если pos=2, то блок не будет задействовать первые два выхода;
- Фронт включения генератора enbi при переходе 0->1 начинает генерацию на выходе i с заданными параметрами;
- Частота freqi в Гц;
- Количество импульсов cnti.
Выходы блока:
- Статус блока sts равный 1, если ошибок не было, и коду ошибки если она произошла;
- Достоверность vld равный 1 если ошибок не было и 0 в случае ошибки;
- Количество оставшихся импульсов cnti. Отображает, сколько импульсов ещё будет сгенерировано, прежде чем генератор остановится.
Статусы блока
| Статус | Описание |
|---|---|
| 4 | Произошла корректировка параметров генератора |
| 3 | Ошибка записи параметров генератора |
| 2 | Сумма pos и количества входов блока превышает количество выходов контроллера |
| 1 | Блок работает без ошибок |
| 0 | Никакой работы не производилось (инициализация) |
| -32 | Ошибка соединения с устройством для установки параметров |
Раздел библиотеки: Овен
Особенности
Если общее число входов блока (с учётом сдвига pos) превышает реальное количество выходов контроллера,
то блок установит sts 2, vld 0 и повлияет только на выходы, попадающие в корректный диапазон.
Если в проекте блоки созданы таким образом, что для одного выхода используется несколько режимов работы, то ни для одного из режимов не гарантируется нормальная работа.
Если в проекте блоки созданы таким образом, что для одного выхода используется несколько режимов работы, то ни для одного из режимов не гарантируется нормальная работа.
