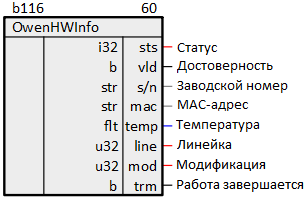

Обозначение
Описание
Блок предназначен для получения аппаратной информации о конроллере.
В качестве выходов блок имеет диагностические параметры: sts равный 1 если блок работает корректно и <0 в случае ошибки, а также логический vld который изменяется только между 0 и 1 по аналогичным правилам.
Получаемая информация:
- Заводской номер s/n (соответсвует указанному на корпусе контроллера);
- MAC-адрес mac (соответсвует указанному на корпусе контроллера);
- Температура temp (°C);
- Линейка контроллера line 200 или 210;
- Модификация контроллера mod 01/02/11/14 и т.п.;
- Завершение работы trm обращается в 1 если контроллер перешёл в режим питания от ионистора (из-за потери питания по основным портам). Сигнализирует о скором завершении работы (через 1 секунду). Всё остальное время равен нулю. Актуально только для ПЛК210-1Х.
В качестве выходов блок имеет диагностические параметры: sts равный 1 если блок работает корректно и <0 в случае ошибки, а также логический vld который изменяется только между 0 и 1 по аналогичным правилам.
Получаемая информация:
- Заводской номер s/n (соответсвует указанному на корпусе контроллера);
- MAC-адрес mac (соответсвует указанному на корпусе контроллера);
- Температура temp (°C);
- Линейка контроллера line 200 или 210;
- Модификация контроллера mod 01/02/11/14 и т.п.;
- Завершение работы trm обращается в 1 если контроллер перешёл в режим питания от ионистора (из-за потери питания по основным портам). Сигнализирует о скором завершении работы (через 1 секунду). Всё остальное время равен нулю. Актуально только для ПЛК210-1Х.
Статусы блока
| Статус | Описание |
|---|---|
| 1 | Блок работает без ошибок |
| 0 | Работы не выполнялось (инициализация) |
| -2 | Ошибка измерения температуры |
| -3 | Ошибка определения модификации контроллера |
Раздел библиотеки: Овен
Особенности
Измерения температуры проводятся не чаще раза в 600мс, как следствие, блок имеет непостоянное время выполнения. Следует размещать в фоне.
