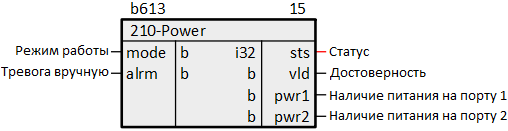

Обозначение
Описание
Блок предназначен для получения информации о наличии питания на портах и управления соответствующим светодиодом.
Входы блока:
- Режим работы mode: 0 - ручной, 1 - авто;
- Ручное управление индикатором alrm: 0 - зелёный, 1 - красный.
В качестве выходов блок имеет диагностические параметры: sts равный 1 если блок работает корректно и <0 в случае ошибки, а также логический vld который изменяется только между 0 и 1 по аналогичным правилам.
Получаемая информация:
- Наличие питания на портах 1 и 2.
В автоматическом режиме работы, при отсутствии питания на порту 1, светодиод зажигается красным. Наличие питания на резервном порту не оказывает влияния на индикацию.
Входы блока:
- Режим работы mode: 0 - ручной, 1 - авто;
- Ручное управление индикатором alrm: 0 - зелёный, 1 - красный.
В качестве выходов блок имеет диагностические параметры: sts равный 1 если блок работает корректно и <0 в случае ошибки, а также логический vld который изменяется только между 0 и 1 по аналогичным правилам.
Получаемая информация:
- Наличие питания на портах 1 и 2.
В автоматическом режиме работы, при отсутствии питания на порту 1, светодиод зажигается красным. Наличие питания на резервном порту не оказывает влияния на индикацию.
Статусы блока
| Статус | Описание |
|---|---|
| 1 | Блок работает без ошибок |
| 0 | Работы не выполнялось (инициализация) |
| -1 | Ошибка соединения с устройствами (портами питания или светодиодом) |
| -2 | Ошибка чтения состояния питания |
| -3 | Ошибка установки режима работы светодиода |
Раздел библиотеки: Овен
Особенности
Может работать только в фоне.
