Импорт протокола Modbus

Инструкция по импорту файла

1. Импорт возможен в следующие объекты проекта:

   • Функциональный блок (протокол) — все данные будут добавлены в указанный блок.
   • Удалённое устройство — данные будут добавлены к выбранному устройству.
   • Модуль — будет прочитана строка с настройками. Если протокол не найден — он будет создан. Если отсутствует строка с устройством — импорт будет отменён.
   • Точки данных — аналогично модулю.
2. В открывшемся диалоговом окне выберите Excel-файл, выберите формат Конфигурация протокола из MS EXCEL (*.xlsx), тип протокола Modbus и задайте параметры импорта. Параметры импорта:


   Параметр	Описание
   Удалять из проекта данные, которых нет в файлах	Удаляет из программы контроллера(проекта) данные, которых нет в импортируемом файле
   Удалять точки данных, в которых были удаленные данные (только ВУ)	Очищает точки данных, связанные с удалёнными входами/выходами устройства
   Добавлять точки данных (только ВУ)	Создаёт точки данных для соответствующих данных протокола
   Автоматически объединять данные в один запрос	Объединяются блоки команд, если это возможно

3. Если выбран параметр "Добавлять точки данных", будет выведено окно с выбором архива данных

Каждый файл может содержать только один интерфейс и несколько данных.

Обязательные теги для успешного импорта

Поскольку конфигурационные блоки различаются по структуре, допускается указание всех возможных тегов. Главное условие — заданы все необходимые входы для конкретного блока.

1. Теги интерфейса

Универсальные теги (для всех конфигурационных блоков):

• index — идентификатор строки (может быть пустым, но должен присутствовать)
• input_master/slave — тип удалённого устройства
• input_typename — тип соединения или протокола

Специфические теги (зависят от типа конфигурационного блока):

• input_port — порт устройства
• input_dev — имя устройства
• input_spd — скорость передачи
• input_par — контроль чётности
• input_stb — количество стоповых бит
• input_dtb — количество бит данных
• input_term — терминальные резисторы
• input_lprt — локальный порт
• input_lip — локальный IP-адрес
• input_sdr — сетевой стек
• input_rprt — удалённый порт
• input_ip — IP-адрес удалённого устройства

Типы конфигурационных блоков и соответствующие им входы:

• SerialPort: input_dev, input_spd, input_par, input_stb, input_dtb
• 210-RS485: input_port, input_spd, input_par, input_stb, input_dtb, input_term
• TcpIpClA: input_lprt, input_lip, input_sdr, input_rprt, input_ip

---

2. Теги данных

Обязательные теги:

• index — идентификатор строки (может быть пустым, но должен присутствовать)
• proto_command — код команды
• proto_typename — тип данных
• proto_slv — адрес устройства
• proto_adr0 — начальный адрес

Соответствие типов данных (`proto_typename`) внутреннему типу:

• REAL → flt
• BOOL → b
• UINT → uns
• USINT → uch

Соответствие комбинации proto_command + proto_typename блоку:

• (0x01, BOOL) → ModbusCoilIn
• (0x02, BOOL) → ModbusDInputIn
• (0x03, UINT) → ModbusRegIn
• (0x03, REAL) → ModbusFltIn
• (0x04, UINT) → ModbusAInputIn
• (0x04, REAL) → ModbusFltIn
• (0x05, USINT) → ModbusCoilOut
• (0x06, UINT) → ModbusRegOut
• (0x0F, BOOL) → ModbusCoilsOut
• (0x10, UINT) → ModbusRegsOut
• (0x10, REAL) → ModbusFltOut

Опциональные теги (необязательные, но могут быть полезны):

• proto_hold / proto_in — режим хранения/чтения
• proto_ord_w — порядок слов
• proto_ord_b — порядок байтов
• value — значение по умолчанию
• comments — комментарии
• prop_... — любые свойства, начинающиеся с "prop_"

Примечание: Все остальные теги игнорируются при импорте и не обрабатываются.

Пример минимально необходимой структуры

index	input_ma	input_typ	input_lprt	input_lip	input_sdr	input_rprt	input_ip	proto_cmd	proto_typ	proto_slv	proto_adr
	MTCP_Master	TcpIpClA	502	...	/	502	"10.2.4.5"
								0x03	UINT	1	51

Для такой таблицы можно не выбирать блок, так как в ней есть теги конфигурационного блока, которые будут использоваться для поиска или создания удалённого устройства.

Описание параметров импорта

Удалять из проекта данные, отсутствующие в файлах

Если активировать эту опцию, появится выбор между Все блоки и Только стандартные блоки.

Этот выбор определяет, какие блоки следует удалять: если выбран вариант Только стандартные блоки, то удаляются только те блоки, которые ранее были явно заданы в файле (на основе комбинации команды и типа).

Добавлять точки данных (только для ВУ)

При включении этой опции можно выбрать, как часто будет появляться диалог создания точек данных:

• Один раз
• Для каждого Master/Slave
• Для каждой команды

Этот выбор определяет кратность вызова диалога с параметрами создания точек.

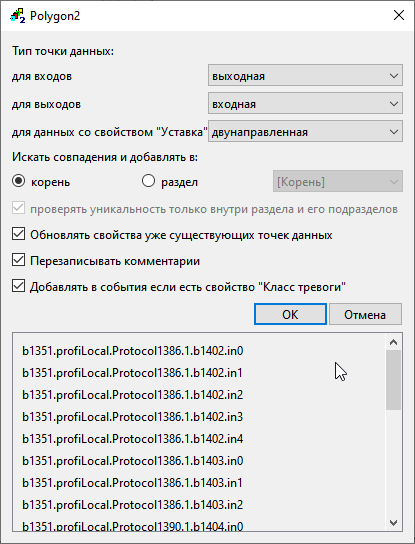

Пример диалогового окна:

Автоматически объединять данные в один запрос (только для ВУ)

Опция предназначена для автоматического объединения блоков данных, чтобы не требовалось вручную следить за их порядком в файле.

Данные считываются в порядке строк, и предполагается, что адреса adr0 идут по возрастанию — от меньшего к большему.

Пример содержимого файла:

index	input_ma	input_typ	input_lprt	input_lip	input_sdr	input_rprt	input_ip	proto_cmd	proto_typ	proto_slv	proto_adr
	MTCP_Master	TcpIpClA	502	...	/	502	"10.2.4.5"
								0x03	UINT	1	52
								0x03	UINT	1	51

Если сравнить вторую и третью строки, видно, что adr0 идут в неверном порядке. Без объединения это будут два разных блока.

Параметр «Автоматически объединять данные в один запрос» позволяет объединить такие строки в один функциональный блок, если они логически продолжают друг друга.

Пример без параметра:

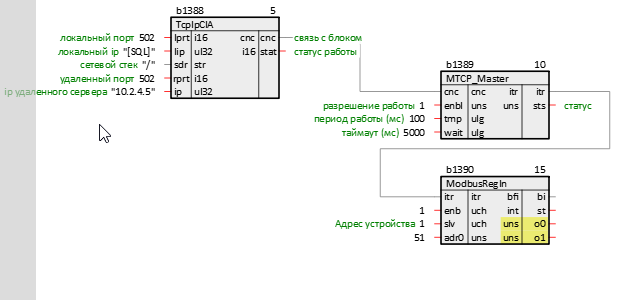

Пример с параметром:
